ER34 - 打印头通信错误

当这个错误出现时,这意味着打印头和主控电路板不能正常地相互通信。这很可能是由于打印头和主控电路板之间的连接有问题。

ER34 错误信息的最常见原因是打印头电缆线接触不良。这可能是由于打印机的运输过程中颠簸、或对打印头错误拆解造成的。

幸运的是,这种错误往往可以通过重新安装打印头电缆线而轻松解决。这只需要几分钟的时间,你需要准备一把2mm规格的六角螺丝刀。按照下面的步骤进行。

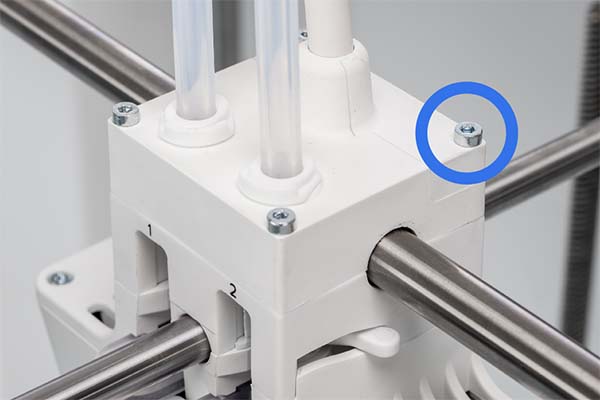

1. 卸下打印头螺丝

用2mm 规格的六角螺丝刀松开并卸下打印头后面的两个长螺丝。因为只有螺丝的底部是有螺纹的,所以这不会花太多时间。

2. 拆开打印头电缆盖板

握住打印头后面的电缆盖,直接向上滑动,将其取出。

3. 断开打印头电缆的连接

如果打印头电缆已经松动,继续进行第4步。如果没有,在重新插入电缆之前,完全断开一次电缆的连接。将螺丝刀放在电缆后面,靠在打印头背面的内侧。推动以解除锁住它的夹子。

4. 检查是否有损坏

当打印头电缆被取出时,检查它是否有损坏的迹象。确保没有断线。如果夹子缺失,则电缆不能被正确固定。如果有任何损坏,必须更换打印头电缆。联系我们的技术支持(4008080613转3)以获得进一步帮助。

5. 重新插入打印头电缆

将打印头电缆放入打印头。夹子必须朝向打印机的背面。将其与电路板上的连接器对准,并将其向下推,直到听到咔哒声。
提示:使用螺丝刀将其轻轻推入连接器,会有所帮助。小心不要损坏任何电线。

6. 安装电缆盖

拿起电缆盖,将其与打印头对齐。垂直向下滑动以恢复到最初位置。

7. 拧上打印头螺丝

将两个长螺栓插入打印头的背面,用六角螺丝刀将其固定。小心不要过度拧紧螺栓,这可能会减少打印头中轴承的寿命。

卸下打印头后面的螺栓

Remove-cable-cover

拆开打印头电缆盖板

Note the clip on the print head cable's connector

注意打印头电缆的连接器上的夹子

你也可以看看下面的视频。它展示了如何重新安装Ultimaker 3的打印头电缆。对于S系列打印机,其过程非常相似。(提示:如果看不到字幕,请尝试下载到本地观看)

Play Video about Enterprise-software-Cura

1. 电缆盖

在较早的Ultimaker 3 型号上,必须倾斜电缆盖才能取下它(如视频中所示)。在较新的Ultimaker 3 打印头和S系列上,你可以直接向上滑动电缆盖就能取下它。

2. 电缆方向

在Ultimaker 3上,如视频中所示,打印头电缆接头的夹子朝向前面。在S系列打印机上,打印头电缆上的夹子必须朝向后面。

检查打印喷头的连接

如果重新安装电缆不能解决问题,请继续排除故障,换掉打印喷头。打印喷头和喷头模组PCB之间可能接触不良的问题。

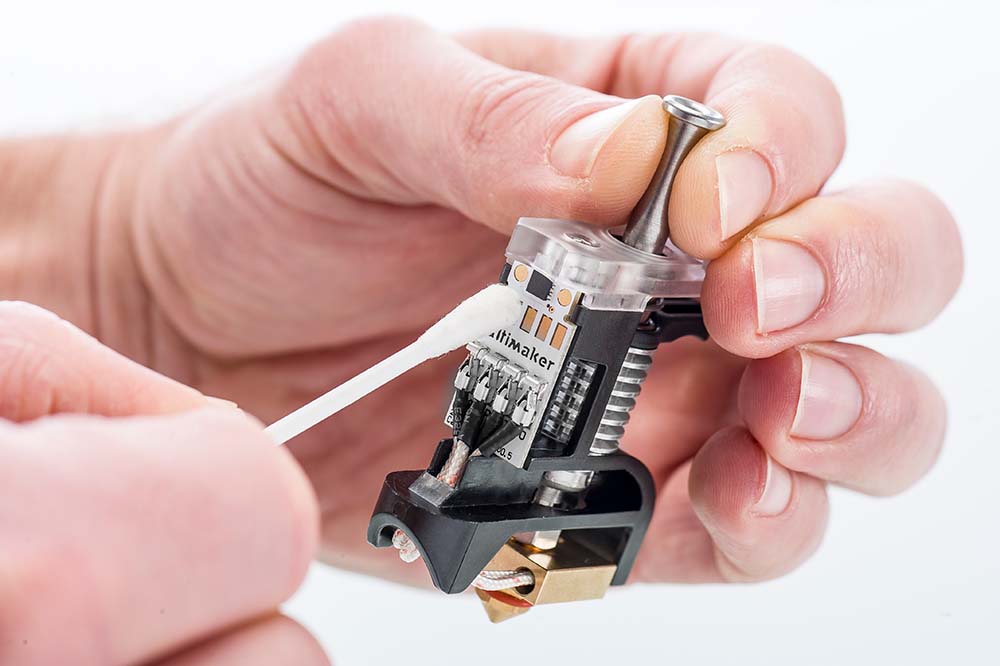

1. 打印喷头
从喷头运输起中取出喷头。用棉签轻轻擦拭打印芯背面的触点,以清洁它们。
2. 喷头运输器内部PCB针脚
还要仔细擦拭打印头内PCB上的针脚。向上擦拭针脚,以避免损坏针脚。

需要进一步支持?

如果重新安装电缆和清洁连接后,ER34错误仍然存在,可能是硬件问题。很可能必须更换打印头电缆,或在主板上重新安装。通过点击页面底部按钮联系我们的技术专家,以获得进一步的支持。

为了得到最有效的帮助,请提供以下信息。

  • 错误出现的频率?
  • 你在哪个操作的时候出现该错误?
  • 打印机的日志文件
或拨打热线电话 400-8080-613
