Ultimaker S3 和 S5 开箱指南

Ultimaker S3 和 S5 采用耐用、可重复使用的包装,专门为保护你的3D打印机而设计。取出设备后,请务必将包装存放在安全的地方。

以下内容是以Ultimaker S5 开箱步骤为模版介绍,Ultimaker S3 的操作和功能与S5基本一致,所以使用S3的用户可以直接参考以下S5开箱步骤和指南。

最后一步:

  • 从打印机内部取出配件盒、纸板和泡沫。
  • 移除触摸屏上的保护膜。
  • 恭喜完成开箱步骤!

S5 开箱结束

请保留打印机的原始包装,以备将来需要运输你的打印机。此外,提交保修申请时也可能需要原包装,因此安全存放很重要。

包装箱内都有什么?

AA 0.4mm 喷头

AA喷头用于打印绝大多数的耗材,但是不能打印复合材料。另外一个AA喷头插在喷头底座上。

BB 0.4mm 喷头

BB 喷头是专门用来打印水溶性支撑材料的。其结构上进行了优化,使得能够稳定打印PVA材料。

润滑油

随机提供的润滑油是用来润滑轴和门铰链的。这在第一年应该没有必要。此后,应每月润滑轴,每年润滑门铰链。

润滑油脂

随机提供的润滑油脂只能用于润滑Z轴马达的导螺杆。

胶棒

一层薄薄的胶水往往可以提高构建平台的附着力。

胶棒

一层薄薄的胶水往往可以提高构建平台的附着力。

六角螺丝刀 2mm

进行维护操作时需要这种螺丝刀。

喷嘴垫片

配件盒内包括3个喷嘴垫片,因为这些是需要定期更换的磨损部件。用户需要每三个月检查一次喷嘴垫片的消耗情况,并根据需要进行更换。

调平校准卡

校准卡用于手动调平构建平台。

U盘

如果打印机没有连接到Wi-Fi或局域网,你可以使用U盘通打印或更新打印机的固件。

网线

通过网线,你可以将打印机连接到一个局域网。

带有NFC识别芯片的线轴支架

耗材需要放在这个线轴架上,并且线轴支架上有一个NFC检测器,能够让设备自动识别出耗材型号。

Tough PLA x 1卷

Tough PLA 很容易打印,非常适合初学者。

PVA x 1卷

闲置时,请将水溶耗材存放在密封袋子中,并放入干燥剂。

XY 校准表

校准表用于校准每种打印芯的组合。每次更换喷头后,都建议重新校准。

玻璃构建平台 x 1

打印机在玻璃构建平台上沉积材料以创建一个三维物体。

了解你的打印机

鲍登管

鲍登管

送料器将耗材长丝推入鲍登管,鲍登管的内表面很光滑,便于将长丝滑入打印头。

进料器

进料器

耗材长丝被装入进料器,进料器内有齿轮将长丝向前推动。

打印头

打印头

顺着鲍登管,长丝进入打印头。

触摸屏

触摸屏

触摸屏使用户能够通过一个简单而直观的界面与3D打印机进行互动。

十字轴系统

十字轴系统

轴、皮带和滑轮在X和Y方向移动打印头——前后和左右移动。当打印头移动时不挤出耗材丝时,耗材丝会被缩回,以防止它从喷嘴中滴出。

打印核芯和打印头

打印核芯和打印头

当耗材丝进入打印头,长丝在非常靠近喷嘴的打印核心中被加热到预设的打印温度。打印核芯的其他部分在打印过程中保持低温,因为它们被前面的风扇所冷却。

喷嘴直径

熔化的耗材长丝通过打印核芯的喷嘴的小孔挤出。这个孔的直径就是喷嘴的尺寸。

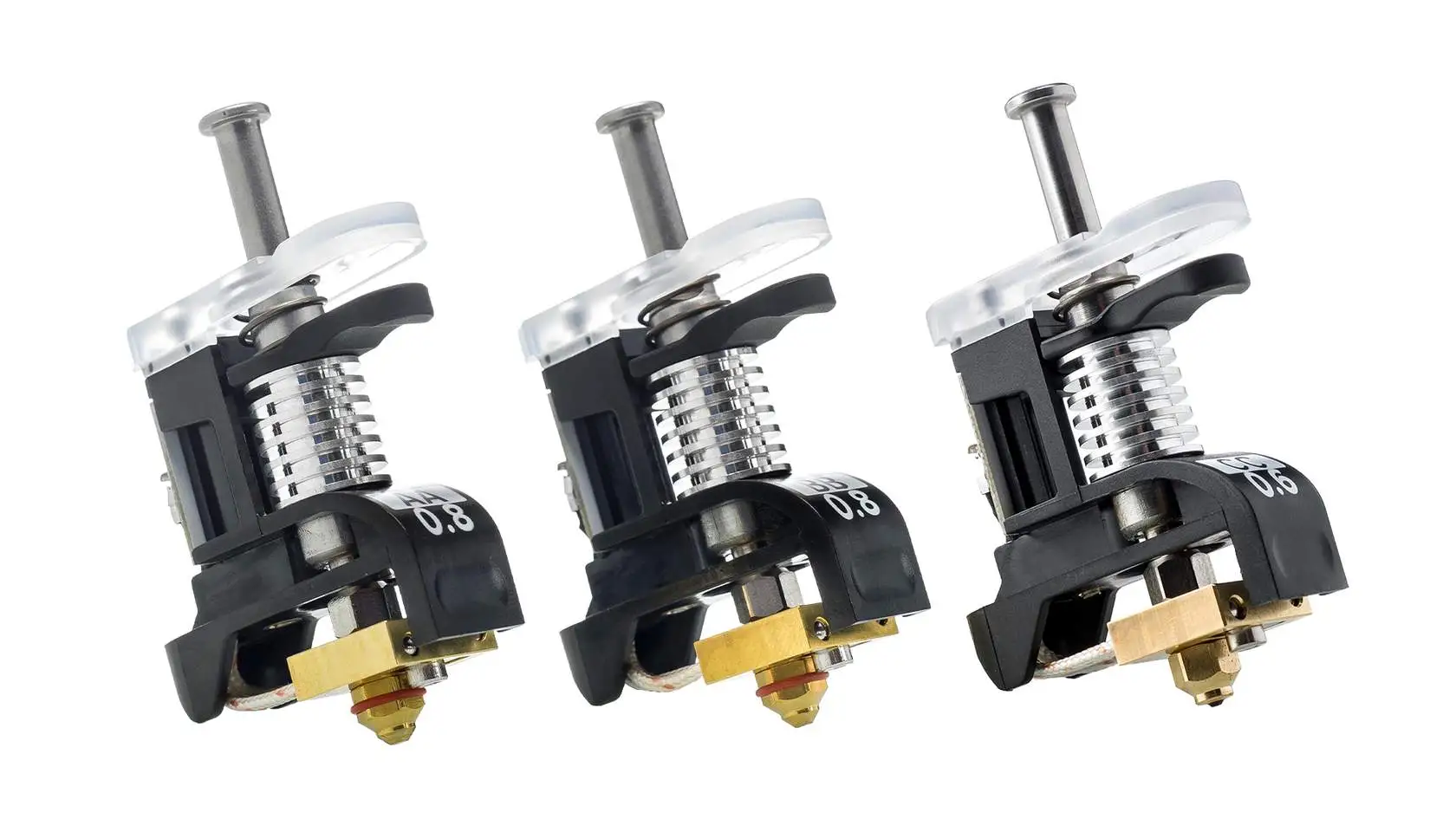

打印核芯(Print Core)

Ultimaker提供三种类型的打印核芯,每种都有多种口径。AA型和BB型打印核芯随打印机提供。AA型打印核芯用于大多数构建材料和Breakaway 支撑材料,有0.25mm、0.4mm和08.mm尺寸。BB型打印核芯是专门为PVA支撑材料设计的,有0.4毫米和0.8毫米的尺寸。最后,CC打印核芯是用来打高强度复合材料的,有0.4毫米和0.6毫米尺寸。

耗材

虽然 Ultimaker 材料的设计是为了与我们的打印机无缝衔接和优化,但Ultimaker 设备使用的是开放式材料系统。这意味着你可以使用任何直径为2.85毫米的线材。

除了 Ultimaker 品牌耗材外,我们还创建了 Ultimaker 耗材联盟。这种合作关系使世界领先的耗材制造商为Ultimaker Cura 创建打印配置文件,使你能更快更容易地使用先进的第三方工程级材料。

当使用不属于Ultimaker材料联盟的材料和非Ultimaker品牌的材料时,请确保其制造商能够提供耗材技术安全数据表。这将使你能够确保使用者的健康和安全。在使用材料之前,请检查线材的直径的品质和一致性,因为这可能会影响您打印的成功

或拨打热线电话 400-8080-613
以及邮件联系 Support@ucrobotics.com

看来你已经准备好使用Ultimaker Cura 开始3D打印了,那么,让我们知道你在使用哪种操作系统。请下载相应的Cura 版本。

Ultimaker Cura 5.2.1

Windows 10及以上版本, 64 bit

Ultimaker Cura 5.2.1

Mac OS 10.15 及以上版本
